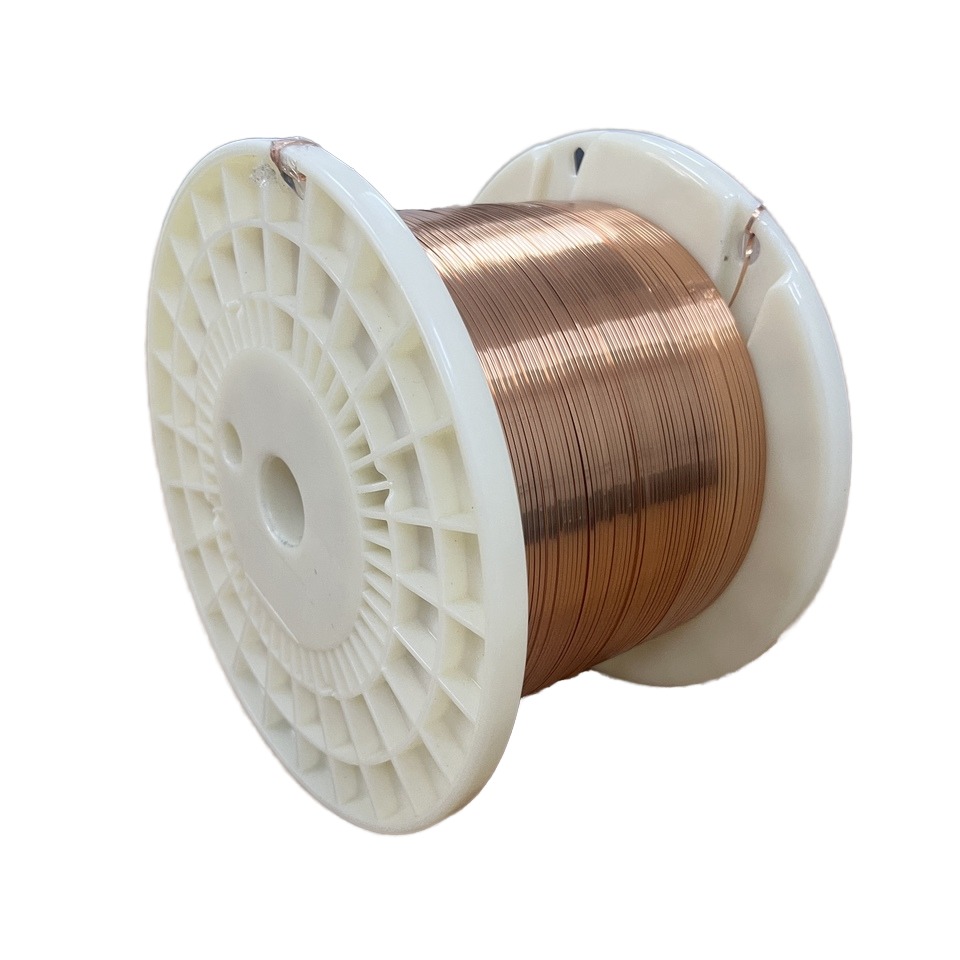

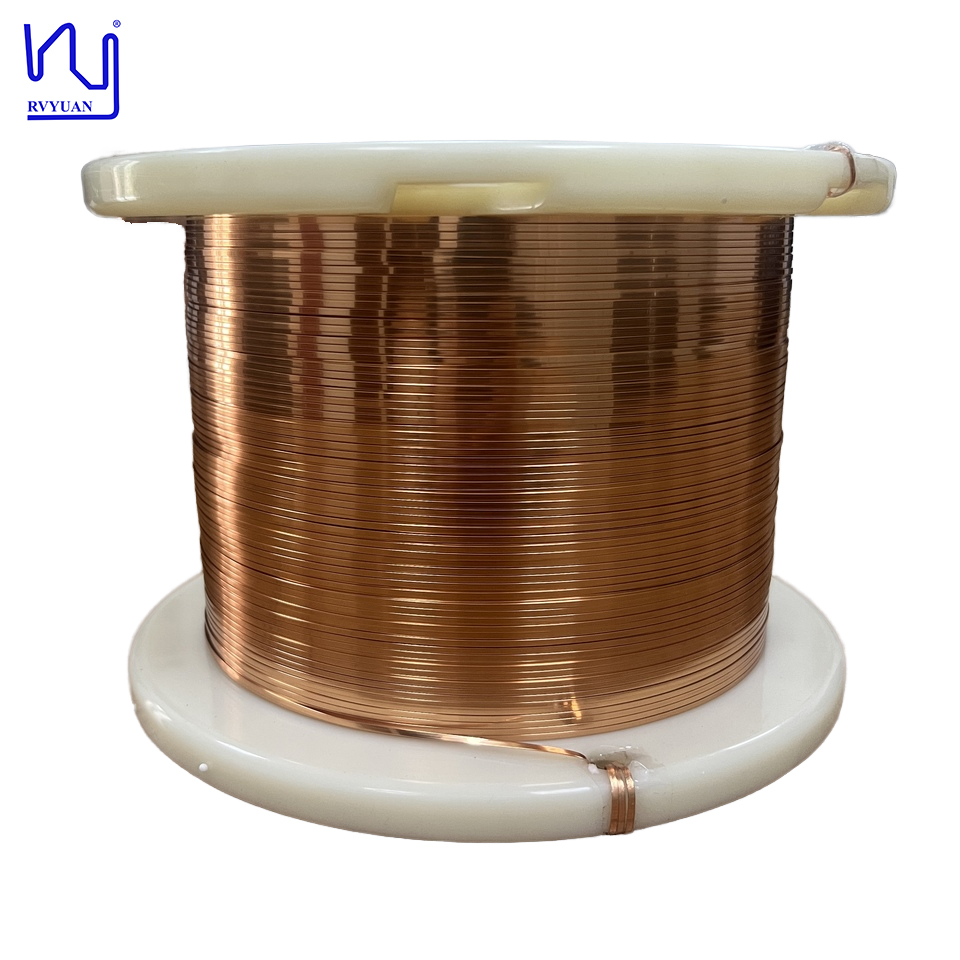

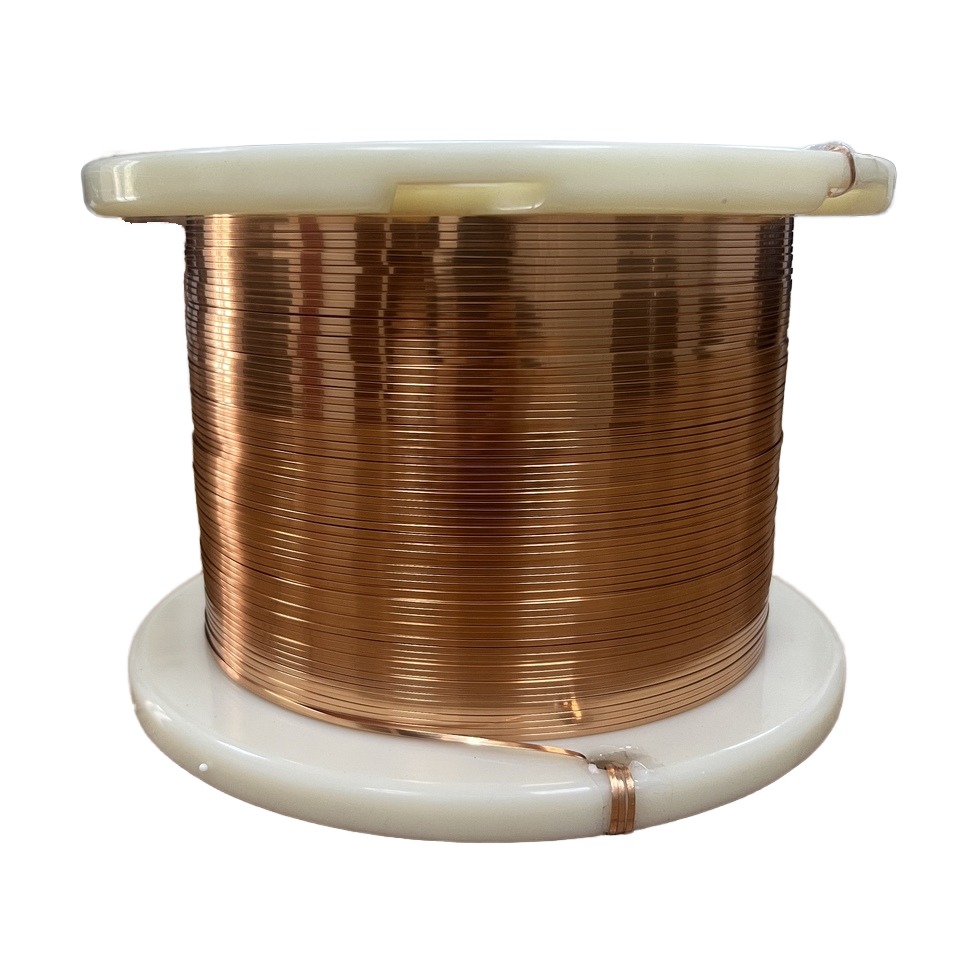

Dây đồng dẹt AIW 220°C cách điện 2mm X 0.25mm

Thông tin cơ bản
Nguồn gốc: Thiên Tân, Trung Quốc
Hàng hiệu: RVYUAN
Chứng nhận: UL/RoHS/ISO9001/IATF16949/VDE
Số mô hình: AIW
Số lượng đặt hàng tối thiểu: 10
chi tiết đóng gói: thùng carton
Thời gian giao hàng: 15 NGÀY
Thông tin chi tiết
Vật liệu dẫn điện: đồng Đường kính: 2 mmx0,25mm(0,08inx0,01in)
Vật liệu cách nhiệt: tráng men Điện áp định mức: 500V
Ứng dụng: Điện Hình dạng: Phẳng
Kích thước dây đơn: 0,25*2mm(0,01*0,08in) Nhiệt độ làm việc: 220oC(396)
Kiểu: cách nhiệt Tiêu chuẩn: IEC NEMA GB JIS
Thời gian giao hàng: 7-10 NGÀY lớp nhiệt: 220℃
Sự chi trả: Paypal \ TT \ Western Union \ Trade Assurance đóng gói: Carton/hộp gỗ/pallet/vv.
cách nhiệt: Polyamit-Imide Vật mẫu: Có sẵn theo yêu cầu
MOQ: 10kg Số lượng lõi: 1
Làm nổi bật:

Dây đồng dẹt cách điện 220°C

,

Dây đồng chữ nhật dẹt 2mm x 0.25mm

,

Dây đồng dẹt 2mm


Mô tả sản phẩm

Dây đồng lá cách điện AIW 220°C, dày 2mm × rộng 0.25mm

Dây đồng lá tráng men tự kết dính AIW, dày 0.25mm × rộng 2mm, được thiết kế cho các cuộn dây mật độ cao, máy biến áp tần số cao và thiết bị điện tử công suất nhỏ gọn.

AIW 220℃ insulated 2mm by 0.25mm flat enameled copper wire coil for winding applications

Loại dây đồng tráng men hình chữ nhật này kết hợp hệ thống cách điện AIW với cấp nhiệt 220°C với lớp tự kết dính, mang lại hệ số không gian cao, điện trở dây dẫn thấp và hiệu suất ổn định trong điều kiện hoạt động tần số cao và nhiệt độ cao. Có sẵn các tùy chọn độ dày và chiều rộng tùy chỉnh để phù hợp với thiết kế cuộn dây cụ thể.

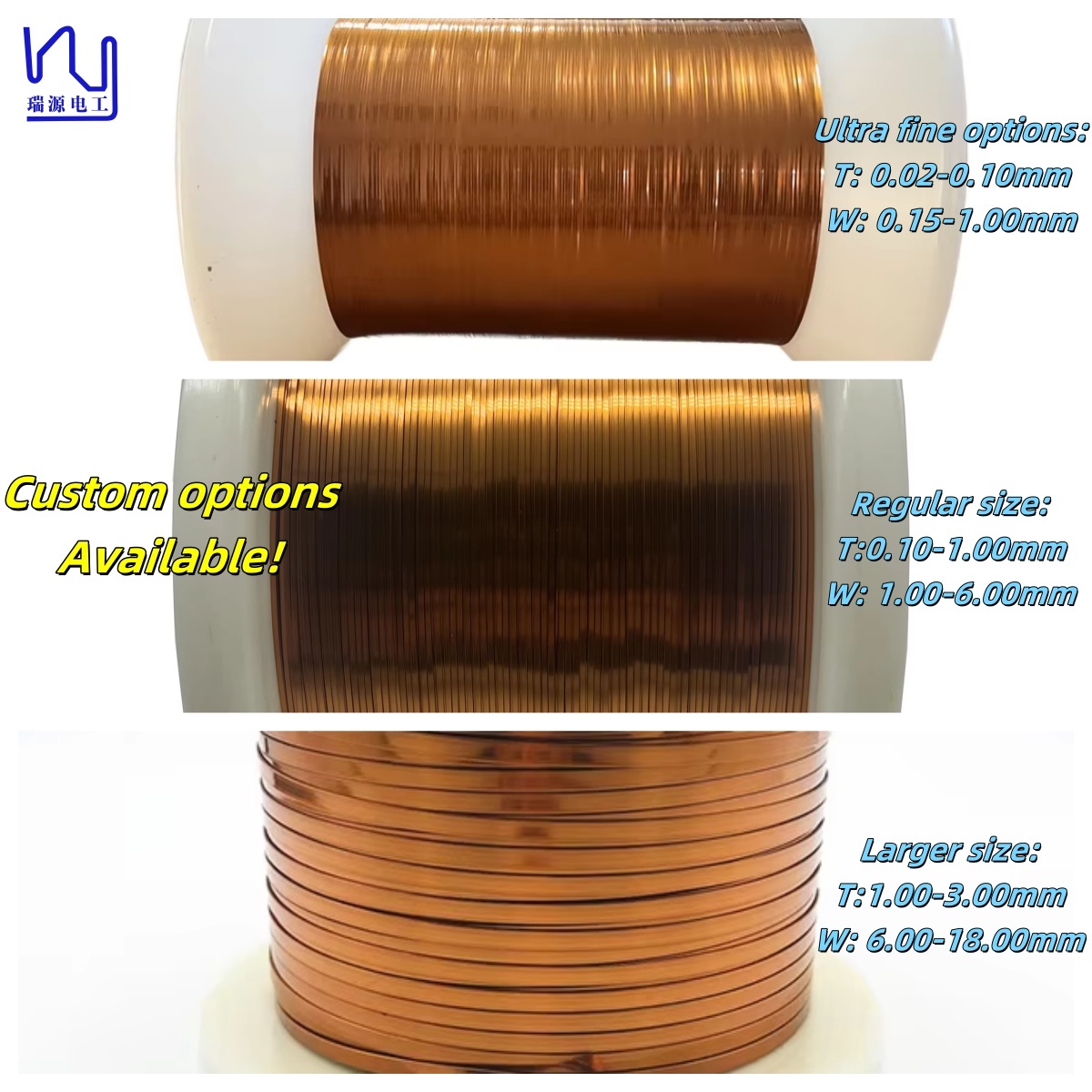

Tùy chọn tùy chỉnh (dây đồng lá tráng men tự kết dính AIW):độ dày 0.02mm–3.00mm · chiều rộng 0.15mm–18.00mm · tỷ lệ chiều rộng trên độ dày lên tới 1:30. Gửi yêu cầu để có các tùy chọn kích thước bổ sung hoặc báo giá.
Thông số kỹ thuật: Dây đồng lá tráng men AIW 0.25 × 2mm
Đặc điểm Tiêu chuẩn Kết quả kiểm tra
Ngoại quan Mịn, đồng nhất Mịn, đồng nhất
Đường kính dây dẫn (mm) — Chiều rộng 1.94mm–2.06mm 1.990mm
Đường kính dây dẫn (mm) — Độ dày 0.241mm–0.259mm 0.246mm
Độ dày cách điện (mm) — Chiều rộng 0.01mm–0.04mm 0.020mm
Độ dày cách điện (mm) — Độ dày 0.01mm–0.04mm 0.025mm
Đường kính tổng thể — Chiều rộng tối đa 2.10mm 2.030mm
Đường kính tổng thể — Độ dày tối đa 0.30mm 0.295mm
Lỗ kim Tối đa 3 lỗ / 5m 0
Độ giãn dài Tối thiểu 30% 45%
Độ mềm dẻo và độ bám dính Không nứt Không nứt
Điện trở dây dẫn (Ω/km ở 20°C) Tối đa 37.91 35.69
Điện áp đánh thủng Tối thiểu 0.70kV 2.31kV
Sốc nhiệt Không nứt Không nứt
Kết luận — Đạt
Các tính năng chính và ưu điểm hiệu suất
  • Đáp ứng các yêu cầu thiết kế về chiều cao thấp hơn, kích thước nhỏ hơn, trọng lượng nhẹ hơn và công suất đầu ra cao hơn, làm cho nó phù hợp với các ứng dụng điện tử, điện, động cơ, truyền thông mạng, thiết bị nhà thông minh, hệ thống năng lượng mới, điện tử ô tô, điện tử y tế và hàng không vũ trụ.
  • Diện tích bề mặt lớn hơn dây tròn cùng tiết diện, giảm hiệu quả hiệu ứng bề mặt và tổn hao dòng điện để cải thiện truyền dẫn tần số cao.
  • Hệ số không gian và tỷ lệ lấp đầy cao giúp giảm đáng kể điện trở, cho phép khả năng mang dòng điện cao hơn và mang lại giá trị Q cao hơn cho tải dòng điện cao.
  • Cấu trúc dây hình chữ nhật có cấu trúc đơn giản, tản nhiệt hiệu quả, hiệu suất ổn định và chất lượng nhất quán.
  • Duy trì dòng điện tăng nhiệt độ ổn định và dòng điện bão hòa trong môi trường tần số cao và nhiệt độ cao, với khả năng chống nhiễu điện từ (EMI), rung động thấp, tiếng ồn thấp và lắp đặt mật độ cao.
AIW flat enameled copper wire surface and insulation detail

Self-bonding AIW flat copper wire winding sample

Hệ số không gian cao và độ tin cậy khi quấn dây

Dây đồng hình chữ nhật tráng men đạt tỷ lệ lấp đầy lên tới 97%, tối đa hóa lượng dây dẫn bên trong một cửa sổ quấn dây nhất định. Kết quả là một thành phần từ tính nhỏ gọn hơn với điện trở thấp hơn và hiệu quả cao hơn.

Up to 97 percent fill-in ratio of flat enameled copper wire in a winding

Corner insulation thickness of rectangular enameled copper wire
  • Khả năng chống uốn cao mà không bị nứt dưới ứng suất quấn dây.
  • Độ dày cách điện ở các góc tương tự như bề mặt phẳng, giúp dễ dàng duy trì tính toàn vẹn của lớp cách điện.
Phạm vi sản phẩm và các lớp cách điện
Sản phẩm Lớp Có thể hàn Tự kết dính Chiều rộng (mm) Độ dày (mm) Tỷ lệ Chiều rộng-Độ dày
AIWJ 220°C Không Không 0.155–7.5 0.02–1.8 1.25
EI/AIWJ 220°C Không Không 0.155–7.5 0.02–1.8 1.25
EI/AIWJ 200°C Không Không 0.155–7.5 0.02–1.8 1.25
UEWJ 180°C Có Không 0.155–7.5 0.02–1.8 1.25
EIWJ 180°C Không Không 0.155–7.5 0.02–1.8 1.25
SEIWJ 180°C Có Không 0.155–7.5 0.02–1.8 1.25
UEWJ 155°C Có Không 0.155–7.5 0.02–1.8 1.25
UEWJ 130°C Có Không 0.155–7.5 0.02–1.8 1.25
EI/SBWJ 180°C Không Có 0.155–7.5 0.02–1.8 1.25
SEI/SBWJ 180°C Có Có 0.155–7.5 0.02–1.8 1.25
EI/AI/SBWJ 220°C Không Có 0.155–7.5 0.02–1.8 1.25
AI/SBWJ 220°C Không Có 0.155–7.5 0.02–1.8 1.25
UE/SBWJ 180°C Có Có 0.155–7.5 0.02–1.8 1.25
UE/SBWJ 155°C Có Có 0.155–7.5 0.02–1.8 1.25
UE/SBWJ 130°C Có Có 0.155–7.5 0.02–1.8 1.25
Chứng nhận và tiêu chuẩn chất lượng
  • UL
  • RoHS
  • REACH
  • ISO 9001
  • IATF 16949
UL certification certificate for flat enameled copper wire
RoHS compliance certificate for enameled copper wire products
ISO 9001 quality management certificate for copper wire manufacturing
IATF 16949 automotive quality certificate for copper wire production
Dấu chân cung ứng toàn cầu

Kể từ năm 2002, Rvyuan đã hợp tác với các thương hiệu và công ty hàng đầu toàn cầu — bao gồm TDK Lambda, Samsung và Hitachi Energy — cung cấp một loạt các sản phẩm dây dẫn như dây Litz, dây đồng tráng men hình chữ nhật, dây TIW, dây FIW và dây hợp kim đặc biệt. Các doanh nghiệp vừa và nhỏ được hỗ trợ với dịch vụ tùy chỉnh toàn diện và số lượng đặt hàng tối thiểu hợp lý cho các thiết kế tùy chỉnh. Hướng tới khách hàng ở mọi giai đoạn, chúng tôi cung cấp các sản phẩm chất lượng hàng đầu tạo điều kiện thuận lợi cho doanh nghiệp của bạn.

Global customers and partners of Rvyuan copper wire manufacturer
International shipment of flat enameled copper wire products
Copper wire export packaging and logistics
Rvyuan wire products used in global industrial applications
Worldwide distribution network of enameled copper wire
Long-term partnerships with global electronics manufacturers

Ứng dụng
Applications of flat enameled copper wire in transformers, motors and electronics
  • Dây đồng lá tráng men 120°C cho máy biến áp ngâm dầu.
  • Dây đồng lá tráng men 130°C, 155°C và 180°C được sử dụng rộng rãi trong tất cả các loại cuộn dây nam châm.
  • Dây đồng lá tráng men 200°C cho hoạt động nhiệt độ cao liên tục.
  • Dây đồng lá tráng men 240°C cho cuộn dây nam châm trong các ứng dụng hàng không và hàng hải.
Câu hỏi thường gặp
1. Tôi có thể nhận mẫu để thử nghiệm trước khi đặt hàng số lượng lớn không?

Có. Mẫu được cung cấp miễn phí; chi phí chuyển phát nhanh do người mua chịu.

2. Thời gian giao hàng của bạn là bao lâu?

Các đơn hàng mẫu nhỏ được giao trong vòng 3–5 ngày làm việc. Các đơn hàng lớn thường được hoàn thành trong vòng 15 ngày làm việc sau khi xác nhận đơn hàng.

3. Bảo hành của bạn là gì?

Trong vòng 2 năm, bất kỳ sản phẩm lỗi nào sẽ được thay thế ngay lập tức mà không mất phí.

4. Làm thế nào để tôi mua hàng từ bạn?

Yêu cầu với các yêu cầu → sản xuất mẫu → xác nhận mẫu → báo giá → PI → xác nhận PI → sắp xếp thanh toán → sản xuất → vận chuyển.

5. Điều khoản thanh toán của bạn là gì?

T/T, D/P, D/A, L/C và PayPal.
