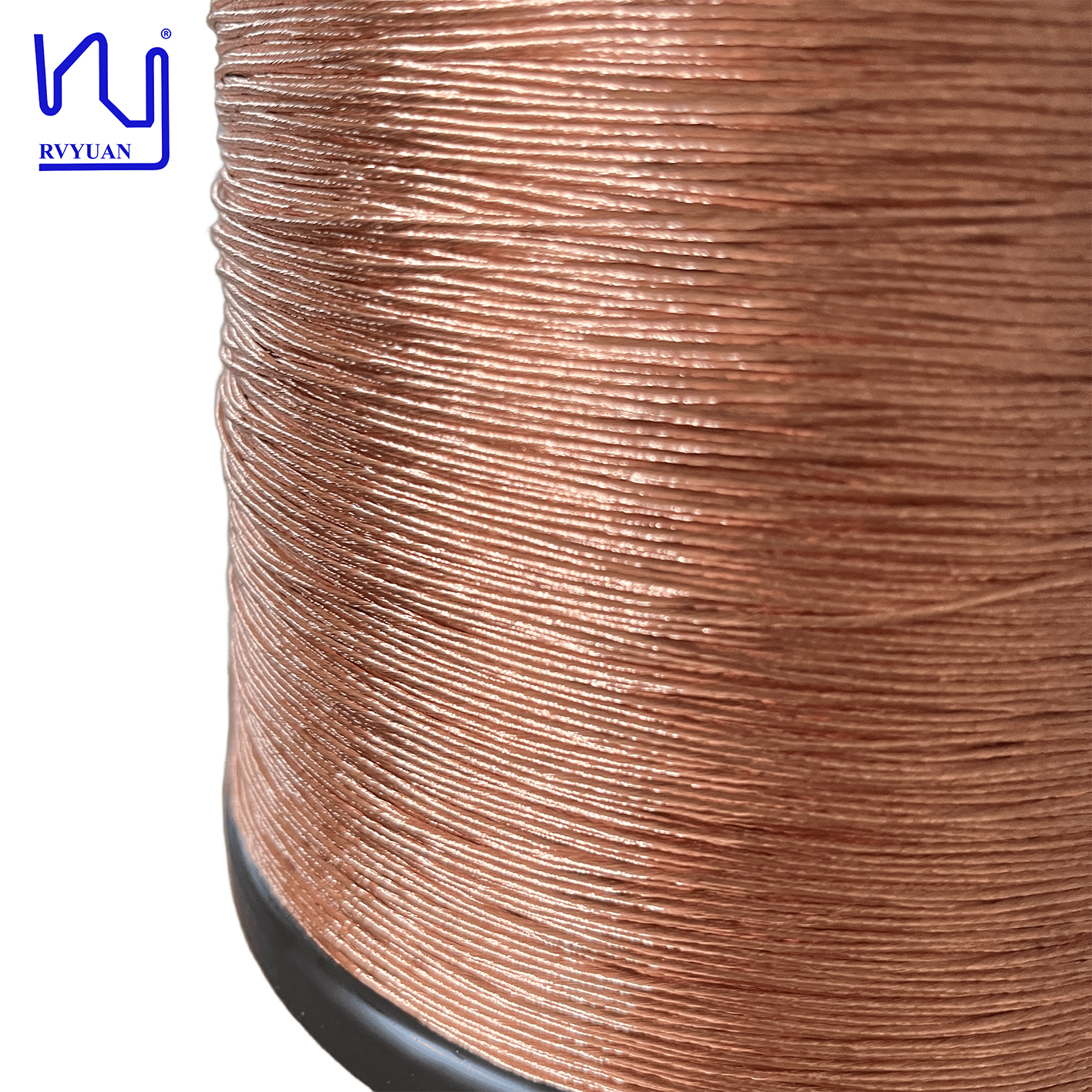

Sợi Litz bằng đồng nhựa với 180 °C 0.1mm Sợi Litz cho các ứng dụng tần số cao
Litz wire là một loại cáp đa sợi chuyên dụng được thiết kế để giảm thiểu hiệu ứng da và hiệu ứng gần trong các ứng dụng tần số cao.,Sợi đồng nhựa polyurethane, không có áo khoác bên ngoài (như phim nylon hoặc polyimide), là một giải pháp hiệu suất cao được thiết kế cho các thiết kế điện từ nhỏ gọn và hiệu quả.
Đặc điểm kỹ thuậtMỗi một trong 60 sợi được cách nhiệt riêng lẻ với một lớp mỏng men polyurethane. cách nhiệt này đảm bảo rằng dòng điện bị buộc phải phân phối đồng đều trên tất cả các sợi,Giảm đáng kể điện trở AC ở tần số cao so với một dây dẫn rắn có cùng diện tích cắt ngangSự vắng mặt của một chiếc áo khoác bên ngoài (phục vụ như một dây Litz "khô") cung cấp một lợi thế rõ ràng: nó giảm thiểu đường kính bên ngoài tổng thể (OD) và tối đa hóa nhân độ lấp đồng.Điều này làm cho nó trở thành một lựa chọn lý tưởng cho môi trường không gian hạn chế nơi mỗi milimet tính.
Ứng dụng chínhSợi đặc biệt này chủ yếu được sử dụng trong điện tử công suất tần số cao, chẳng hạn như:
- Máy biến đổi và cảm ứng tần số cao:Nó được sử dụng rộng rãi trong việc chuyển nguồn điện và chuyển đổi DC-DC để giảm tổn thất dòng eddy trong cuộn dây.
- Chuyển năng lượng không dây:Do tính linh hoạt và kháng điện xoay thấp, nó rất hiệu quả cho các cuộn dây được sử dụng trong các bộ sạc và máy thu không dây.
- Nâng nhiệt bằng cảm ứng:Nó phù hợp với các thành phần sưởi ấm cảm ứng chính xác nơi có dòng điện xoay tần số cao.
- Điện tử thu nhỏ:Bởi vì nó thiếu một áo khoác bên ngoài cồng kềnh, nó là hoàn hảo cho các ứng dụng bọc nhỏ gọn, mật độ cao, nơi mà dây phải được đóng gói chặt chẽ vào các cuộn nhỏ hoặc tích hợp vào các thiết kế PCB thấp.
| Điểm |
Kỹ thuật
yêu cầu |
Mẫu 1 |
Mẫu 2 |
| Dây đơn đường kính mm |
0.115-0.140 |
0.120 |
0.122 |
| Chiều kính của dây dẫn |
0.10±0.003 |
0.098 |
0.010 |
| Mất thuốc |
≤1.20 |
1.05 |
1.05 |
| Chống Ω/m ((20°C) |
≤0.03968 |
0.03625 |
0.03632 |
| Khả năng điện áp v |
≥ 2000 |
4300 |
4400 |
| lỗ chân |
Tối đa 20/6m |
0 |
1 |
| Khả năng hàn |
Nhiệt độ:390±5°C
7s bề mặt mịn màng, không có lỗ chân không có dư lượng |
√ |
√ |
Câu hỏi thường gặp
1Các sản phẩm của bạn khác với các đối thủ cạnh tranh như thế nào?
Chúng tôi cung cấp một loạt các sản phẩm dây nam châm tần số cao, bao gồm dây litz, dây đồng kim cuộn hình chữ nhật, dây đồng kim cuộn tròn, dây cách nhiệt ba, vvđể đáp ứng các yêu cầu khác nhauChúng tôi hỗ trợ tùy chỉnh lô nhỏ, đảm bảo chất lượng và giao hàng ngay cả trong giai đoạn R & D hoặc khởi động của bạn.
2Có tính phí khuôn không? bao nhiêu? có thể hoàn lại không? làm thế nào?
Phí khuôn áp dụng cho các sản phẩm tùy chỉnh đặc biệt, và số tiền phụ thuộc vào các thông số kỹ thuật cụ thể.
3Bạn có số lượng đặt hàng tối thiểu (MOQ)?
Vâng, MOQ được xác định dựa trên thông số kỹ thuật và loại dây.
4Các anh có thiết bị thử nghiệm gì?
Máy đo đường kính laser, thử nghiệm tia lửa điện áp cao, thử nghiệm kéo dài, thử nghiệm hồi phục mùa xuân, thử nghiệm điện áp chịu đựng, thử nghiệm khả năng hàn, thử nghiệm kháng cự vv
5Các loại sản phẩm cụ thể của bạn là gì?
Litz dây, hình chữ nhật tráng kim đồng dây, dây nam châm, dây tự gắn kết, TIW (triple-cạnh kín dây), OCC dây, bạc dây, bạc mạ dây.
6Các sản phẩm của bạn phù hợp với khách hàng hoặc thị trường nào?
Sản phẩm của chúng tôi lý tưởng cho các ứng dụng đòi hỏi hiệu quả cao và giải pháp tiết kiệm không gian trong môi trường AC tần số cao, bao gồm điện tử điện & nguồn cung cấp điện, bộ sạc trên xe điện,Hệ thống sạc không dây, năng lượng xanh, truyền thông & CNTT, thiết bị y tế, robot công nghiệp, động cơ servo, vv
7Bạn đã xuất khẩu sang quốc gia hoặc khu vực nào?
Các thị trường chính bao gồm châu Âu và Hoa Kỳ, cũng như Hàn Quốc, Nhật Bản, Ấn Độ và Đông Nam Á.
8Các sản phẩm của bạn có hiệu quả về chi phí không?
Chúng tôi cung cấp một loạt các sản phẩm với chất lượng cao, thời gian dẫn đầu ngắn, và hỗ trợ cho tùy chỉnh và hỗn hợp lô, đáp ứng nhu cầu mua hàng một cửa của bạn.
9Làm thế nào để giữ bí mật thông tin khách hàng?
Chúng tôi có thể ký một thỏa thuận không tiết lộ (NDA) theo yêu cầu và cam kết tuân thủ nghiêm ngặt các điều khoản của nó trong suốt quá trình hợp tác.

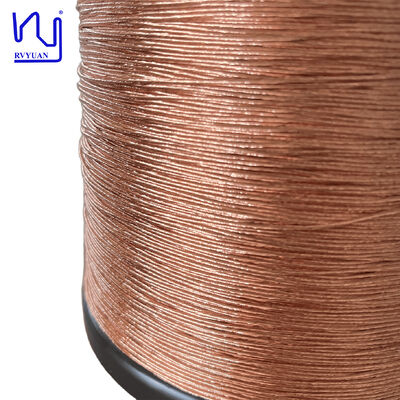

Hình ảnh sản phẩm
