| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | RVYUAN |
| Chứng nhận: | ISO9001/ISO14001 /UL/SGS |
| Số mô hình: | 2USTC-F |
| Số lượng đặt hàng tối thiểu: | 20kg |
| Giá bán: | có thể đàm phán |
| chi tiết đóng gói: | Ống chỉ với thùng carton |
| Thời gian giao hàng: | 15 ngày làm việc |
| Điều khoản thanh toán: | T/T/Paypal |
| Khả năng cung cấp: | Đáp ứng nhu cầu của bạn |
| Nhiệt độ: | 155 | dây dẫn: | đồng |
|---|---|---|---|
| Sức chống cự: | ≤7,43 Ω/km | sợi: | 4000 |
| Điện áp đánh thủng: | Tối thiểu 200 | Đường kính: | 0,03mm |

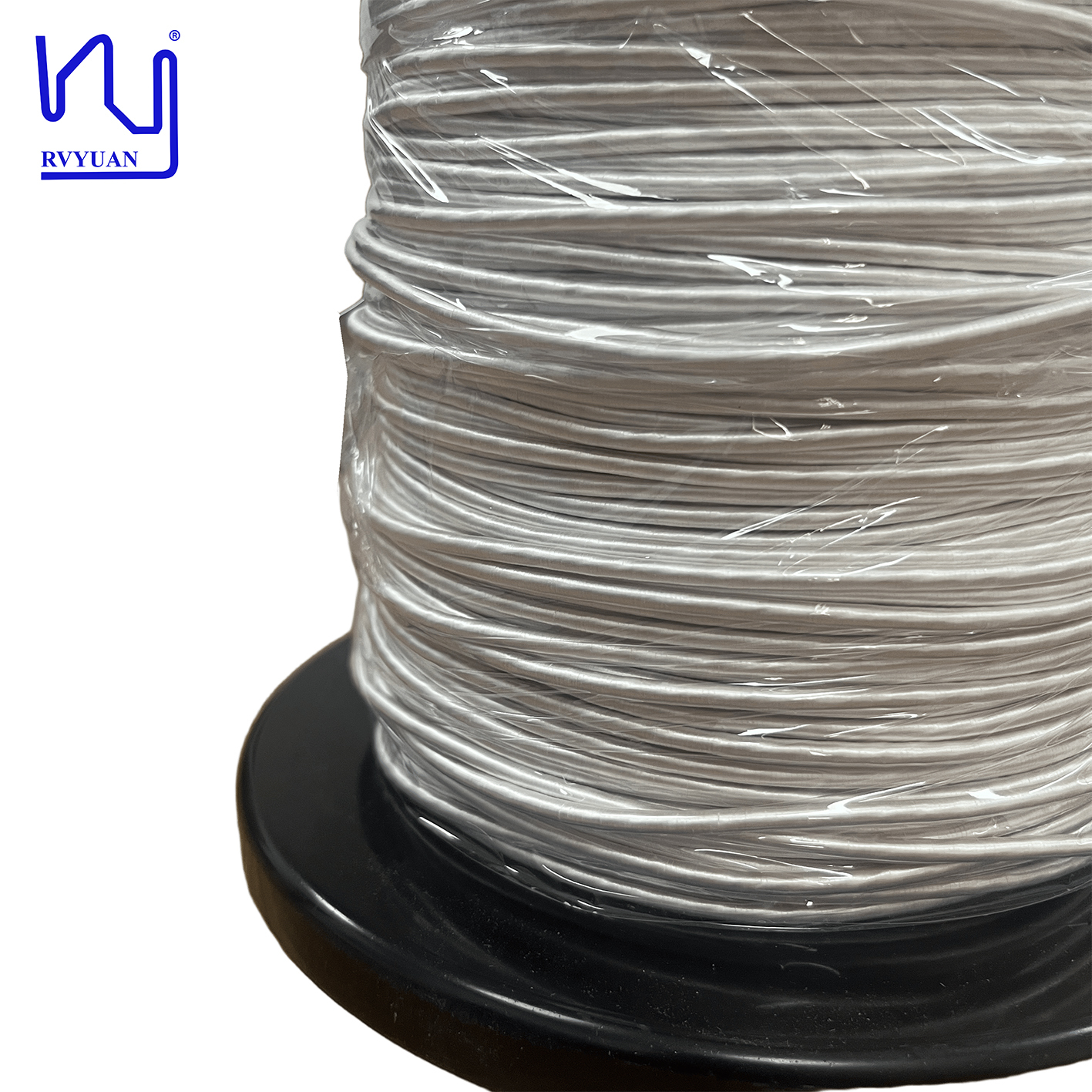

TÔITrong thiết kế máy biến áp tần số cao, đặc biệt đối với các bộ nguồn chuyển đổi chế độ (SMPS), bộ chuyển đổi cộng hưởng và cấu trúc liên kết flyback ngày nay, tổn hao cuộn dây thể hiện hạn chế chính về hiệu suất và hiệu suất nhiệt. Dây Litz phủ lụa tự nhiên siêu mịn 0,03mm x 4000 sợi của chúng tôi được thiết kế đặc biệt để giải quyết các vấn đề chính xác này, mang lại khả năng giảm thiểu tổn thất AC tốt nhất trong ngành cho các ứng dụng máy biến áp đầy thách thức.
Cấu trúc tiên tiến giúp giảm thiểu điện trở AC
Hình ảnh lớp dây dẫn đồng nhiều sợi: 4.000 sợi đồng tráng men có thể hàn cách điện riêng lẻ, với đường kính mỗi sợi chỉ 0,03 mm. Các lớp sợi được xoắn theo một bước đã được tính toán để đảm bảo sự cân bằng dòng điện không đổi giữa toàn bộ bó. Việc quấn máy biến áp tần số cao theo cách này làm giảm cả hiệu ứng bề mặt và hiệu ứng lân cận, vốn là nguyên nhân chính gây ra tổn thất dòng điện xoáy trong dây dẫn rắn. Lớp bọc bên ngoài bằng lụa tự nhiên. Chức năng kép của lớp bọc này đóng vai trò như một rào cản điện môi bổ sung giữa các lớp của cuộn dây và một lớp đệm linh hoạt giúp bảo vệ các sợi mảnh mỏng manh khỏi bị đứt trong quá trình cuộn dây, giảm tỷ lệ tuổi đứt và tăng năng suất sản xuất.
Lợi ích quan trọng đối với thiết kế máy biến áp
Khi được sử dụng trong cuộn dây máy biến áp, dây Litz này mang lại ba lợi ích cụ thể. Đầu tiên, nó làm giảm đáng kể điện trở AC (Rac) ở tần số hoạt động từ 50kHz xuống vài MHz, dẫn đến tổn thất đồng (I²R) ít hơn và do đó nhiệt độ hoạt động mát hơn. Thứ hai, nhờ tạo ra ít nhiệt hơn, các nhà thiết kế có thể tăng mật độ năng lượng bằng cách đặt nhiều watt hơn vào lõi máy biến áp nhỏ hơn. Thứ ba, vật liệu cách điện bằng lụa tự nhiên có độ bền điện môi tốt và có thể chịu được điện áp cao nên có thể dùng làm cuộn sơ cấp và thứ cấp của bộ biến đổi điện cách ly.
Beyond Transformers – Tính linh hoạt mở rộng
Mặc dù cuộn dây máy biến áp có độ bền lớn nhưng dây này rất phù hợp để sử dụng trong các bộ phận thụ động tần số cao khác. Nó được sử dụng rộng rãi trong các cuộn cảm dòng điện cao cho bộ chuyển đổi DC-DC, cuộn cảm chế độ chung để lọc EMI và từ tính phẳng khi cần có sự linh hoạt. Sự kết hợp giữa sợi siêu mịn và lớp cách nhiệt bằng lụa cũng mang đến giải pháp tốt nhất cho máy biến áp đầu ra dành cho người đam mê âm thanh và bộ nguồn cấp y tế, nơi bắt buộc phải có hiệu suất và độ méo thấp. Tùy chỉnh hoàn toàn dựa trên nhu cầu cuộn dây của bạn Chúng tôi hiểu rằng thiết kế máy biến áp của bạn có thể là bất cứ thứ gì từ máy biến áp flyback nhỏ cho sản phẩm điện tử tiêu dùng đến máy biến áp lực kéo khổng lồ cho bộ truyền động công nghiệp của bạn. Bất cứ điều gì ở giữa. Chỉ cần hỏi Chúng tôi sẵn sàng đón nhận mọi loại sửa đổi.
Tùy chỉnh đầy đủ phù hợp với yêu cầu cuộn dây của bạn
Trong khi máy biến áp quanh codây được chế tạo để chịu lực nên nó rất phù hợp với các thành phần dựa trên tần số cao khác. Nó được sử dụng rộng rãi trong các cuộn cảm dòng điện cao cho bộ chuyển đổi DC-DC, cuộn cảm chế độ chung để lọc nhiễu điện từ (EMI) và từ tính phẳng trong các ứng dụng đòi hỏi tính linh hoạt. Với công nghệ nối dây siêu mịn và sử dụng lụa làm vật liệu cách nhiệt, đây cũng là giải pháp được khuyên dùng cho máy biến áp đầu ra dành cho người đam mê âm thanh và bộ nguồn cấp y tế, nơi bắt buộc phải có hiệu suất cao và độ biến dạng thấp. Tùy chỉnh hoàn toàn theo yêu cầu cuộn dây của bạn Chúng tôi nhận thấy thiết kế máy biến áp của bạn có thể nhỏ như một máy biến áp flyback nhỏ cho thiết bị điện tử tiêu dùng hoặc lớn như một máy biến áp lực kéo khổng lồ cho các bộ truyền động công nghiệp của bạn. Bất cứ điều gì ở giữa Chỉ cần hỏi Chúng tôi có thể sửa đổi bất cứ điều gì.
Chúng tôi biết rằng bộ phận R&D thường cần số lượng nhỏ để tạo mẫu và thử nghiệm. Chúng tôi tự hào hỗ trợ các đơn đặt hàng tùy chỉnh theo lô nhỏ và cung cấp thời gian xử lý nhanh chóng cho các yêu cầu mẫu. Cho dù yêu cầu của bạn là một số máy đo để thử nghiệm trong phòng thí nghiệm hay để vận hành sản xuất hoàn chỉnh cho thế hệ nguồn điện tiếp theo, đội ngũ kỹ thuật của chúng tôi luôn sẵn sàng làm việc với bạn. Hãy liên hệ với chúng tôi ngay hôm nay và chúng tôi sẽ tạo ra giải pháp dây Litz tùy chỉnh để tối đa hóa hiệu suất, độ tin cậy và hiệu quả chi phí của máy biến áp của bạn.
| tham số | Yêu cầu kỹ thuật | Đo mẫu |
|---|---|---|
| Đường kính dây đơn (mm) | 0,038-0,046 | 0,040 |
| Dây dẫn (mm) | 0,03±0,003 | 0,031 |
| Đường kính ngoài (mm) | 3,43 | 3.13 |
| Điện trở (Ω/km) | .7.43 | 6.616 |
| Độ bền điện môi (kV) | ≥0,2 | 2,8 |
| Sân (mm) | 50±2 | 50 |
| Số lượng sợi | 4000 | 4000 |
