Dây Litz được dán 6000V 3UEW-F 0,07X800 cho các ứng dụng trên xe
Dây Litz được dán bằng Polyesterimide là giải pháp cuộn dây cao cấp được thiết kế dành riêng cho Xe năng lượng mới (NEV) thế hệ tiếp theo. Được cấu tạo từ 800 sợi dây đồng tráng men 0,07 mm được bó chính xác và quấn chặt bằng băng polyesterimide rắn, cấu hình này đảm bảo độ ổn định cấu trúc đặc biệt—đặc biệt quan trọng đối với số lượng sợi cao trong đó băng hoạt động tốt hơn màng bằng cách cung cấp khả năng bảo vệ cơ học và khả năng chống mài mòn vượt trội.
Lợi ích của dây Litz được dán băng cho các ứng dụng NEV
Dòng điện xoay chiều tần số cao trong hệ thống truyền động của xe điện—bao gồm động cơ kéo, bộ sạc tích hợp và bộ chuyển đổi DC-DC—tạo ra các hiệu ứng bề mặt và vùng lân cận đáng kể, dẫn đến thất thoát đồng và tích tụ nhiệt. Dây litz được dán băng keo của chúng tôi giảm thiểu những tổn thất này bằng cách phân phối dòng điện đồng đều trên tất cả các sợi cách điện, cải thiện đáng kể hiệu quả và quản lý nhiệt.
Băng polyesterimide cung cấp lớp cách nhiệt bên ngoài chắc chắn giúp bảo vệ khỏi sự tăng điện áp, độ ẩm và ứng suất cơ học trong quá trình lắp cuộn dây, từ đó kéo dài tuổi thọ linh kiện trong môi trường ô tô đòi hỏi khắt khe.
Với hệ số lấp đầy được tối ưu hóa và trở kháng đồng đều, dây này cho phép thiết kế động cơ nhẹ hơn, nhỏ gọn hơn và mát hơn, góp phần trực tiếp vào việc tăng phạm vi hoạt động của xe và nâng cao độ tin cậy. Độ rộng băng tùy chỉnh và các thông số nối sợi có sẵn để đáp ứng các yêu cầu ứng dụng NEV cụ thể.
Thông số kỹ thuật
| Mục |
Yêu cầu công nghệ |
Giá trị đo được |
Kết quả |
| Đường kính dây đơn (mm) |
0,079-0,082 |
0,079 | 0,080 | 0,079 | 0,079 | 0,080 |
Đạt tiêu chuẩn |
| dây dẫn |
0,070±0,001 |
0,069 | 0,070 | 0,070 | 0,069 | 0,069 |
Đạt tiêu chuẩn |
| Đường kính ngoài (mm) |
2,57-2,92 |
2,86 | 2,70 | 2,63 | 2,84 | 2,85 |
Đạt tiêu chuẩn |
| Điện trở (Ω/m) |
0,00535-0,00636 |
0,005567 | 0,005703 | 0,005771 | / | / |
Đạt tiêu chuẩn |
| Độ bền điện môi (V) |
≥4000 |
9360 |
Đạt tiêu chuẩn |
| Cấu hình |
0,07X32X5X5 |
0,07X32X5X |
Đạt tiêu chuẩn |
| Chồng chéo băng (%) |
≥50 |
50 |
Đạt tiêu chuẩn |
| Hướng bó |
S/S/S |
S/S/S |
|
Ứng dụng
Lý tưởng cho máy biến áp tần số cao, thiết bị y tế, ứng dụng hàng không vũ trụ, cảm biến chính xác và sản phẩm âm thanh trong đó tính toàn vẹn và tính linh hoạt của tín hiệu là rất quan trọng. Cũng thích hợp cho các mô-đun điện trong nguồn điện tiêu dùng, ô tô và công nghiệp đòi hỏi khả năng tản nhiệt tuyệt vời.

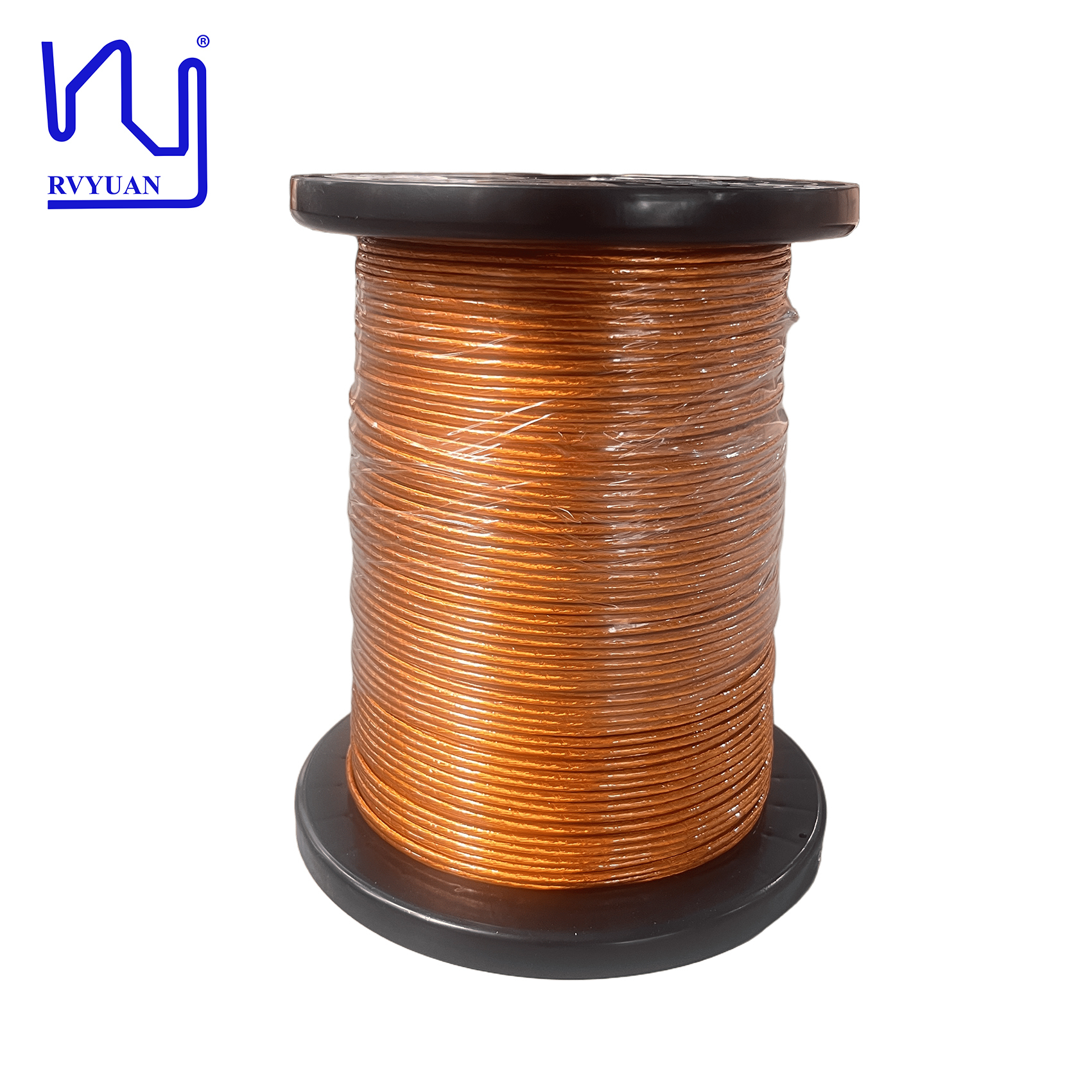

Hình ảnh sản phẩm
Câu hỏi thường gặp
Tôi có thể lấy mẫu để thử nghiệm trước khi đặt hàng theo lô không?
Đúng. Các mẫu được miễn phí hoặc tính phí, nhưng chi phí vận chuyển do khách hàng chịu.
Thời gian giao hàng của bạn là bao lâu?
Đơn hàng mẫu: 3-5 ngày làm việc; đơn đặt hàng số lượng lớn: hoàn thành trong vòng 15 ngày làm việc sau khi xác nhận đơn hàng.
Quy trình mua sắm là gì?
Gửi yêu cầu kèm theo yêu cầu → Làm mẫu → Phê duyệt mẫu → Báo giá → Hóa đơn Proforma (PI) → Xác nhận PI → Sắp xếp thanh toán → Sản xuất → Giao hàng
Tôi có thể tùy chỉnh các sản phẩm có logo, kích thước và hình dạng của riêng mình không?
Có, nhưng MOQ (Số lượng đặt hàng tối thiểu) có thể được thương lượng.
Phương thức thanh toán của bạn là gì?
T/T, D/P, L/C, PayPal.
Bạn sử dụng dịch vụ chuyển phát nhanh nào?
FedEx, DHL, TNT, UPS với mức giảm giá lên tới 80%.
Bạn có thiết bị kiểm tra nào?
Máy đo đường kính laser, máy kiểm tra tia lửa điện áp cao, máy kiểm tra độ giãn dài, máy kiểm tra lò xo, máy kiểm tra điện áp chịu được, máy kiểm tra độ hàn, máy kiểm tra điện trở, v.v.
Sản phẩm của bạn phù hợp với khách hàng hoặc thị trường nào?
Sản phẩm của chúng tôi lý tưởng cho các ứng dụng yêu cầu giải pháp tiết kiệm không gian và hiệu quả cao trong môi trường AC tần số cao, bao gồm điện tử & nguồn điện, bộ sạc trên xe điện, hệ thống sạc không dây, năng lượng xanh, thông tin liên lạc & CNTT, thiết bị y tế, robot công nghiệp, động cơ servo, v.v.
Bạn đã xuất khẩu sang những quốc gia hoặc khu vực nào?
Các thị trường chính bao gồm Châu Âu và Mỹ, cũng như Hàn Quốc, Nhật Bản, Ấn Độ và Đông Nam Á.
Bạn giữ bí mật thông tin khách hàng như thế nào?
Chúng ta có thể ký thỏa thuận không tiết lộ (NDA) theo yêu cầu và cam kết tuân thủ nghiêm ngặt các điều khoản của thỏa thuận đó trong toàn bộ quá trình hợp tác.
Tất cả các thông số kỹ thuật đều phải tuân theo dung sai tiêu chuẩn của nhà sản xuất. Liên hệ với chúng tôi để thảo luận về các yêu cầu cuộn dây cụ thể của bạn cũng như để có bảng dữ liệu kỹ thuật chi tiết và thông số kỹ thuật tùy chỉnh.
