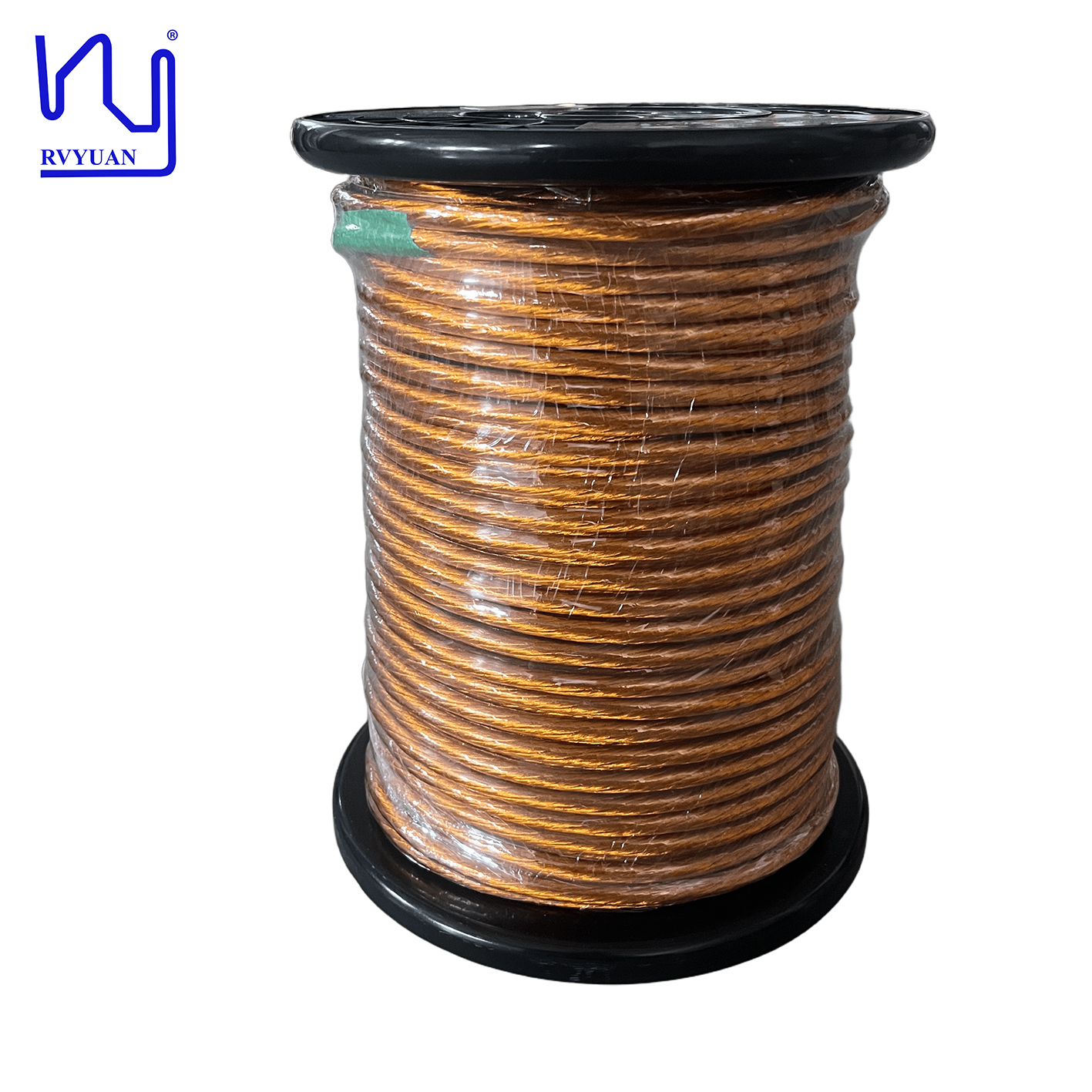

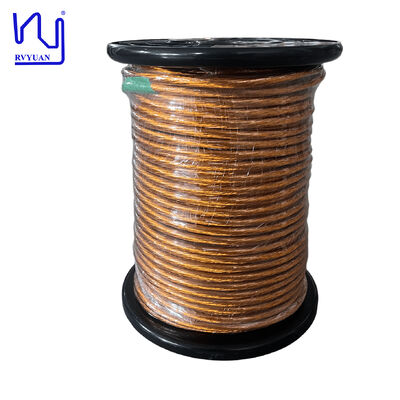

Litz Wire 3000/38 AWG Max.O.D.8.23mm cao áp chống lại Kapton phục vụ dây Litz cho biến áp
Sợi dây Litz này được thiết kế đặc biệt cho vòng cuộn biến áp,có khả năng chịu nổi điện áp cao đặc biệt với độ bền dielektrik tối thiểu 6000V và phạm vi thực tế đạt được 13Được xây dựng với 0,1mm (39AWG) polyurethane tráng kim dây đồng có sẵn trong 155 ° C và 180 ° C nhiệt độ chỉ định, dây này được xoắn từ 3,Các sợi có đường kính ngoài hoàn chỉnh từ 7.38mm đến 7.92mm.
Lớp bên ngoài được bọc bằng băng polyester-imide, cung cấp sự ổn định vượt trội cho cấu trúc bên trong.Bao bì băng được ưa thích hơn là phim để tăng cường tính toàn vẹn cấu trúc.
Thông số kỹ thuật
Tên:Sợi dây Litz dán băng (180/thể loại)
Đặc điểm:0.10X 3000
Mô hình:2UEW-H-PI ((N)
Tên băng:PI ((N)
Thông số kỹ thuật băng:0.025x20
| Điểm |
Yêu cầu kỹ thuật |
Mẫu 1 |
Mẫu 2 |
| Chiều kính dây đơn mm |
0.107-0.125 |
0.110-0.113 |
0.110-0.113 |
| Hướng dẫn viên |
0.10±0.003 |
0.098-0.10 |
0.098-0.10 |
| Mất thuốc |
≤8.23 |
7.38-7.95 |
7.40-7.92 |
| Chống Ω/m |
≤0.000794 |
0.000734 |
0.000733 |
| Năng lượng điện môi V |
≥6000 |
13700 |
13400 |
| Độ cao (mm) |
78±10 |
78 |
78 |
| Số lượng sợi |
3000 |
120x5x5 |
120*5*5 |
| Tải chồng chéo % |
≥ 50 |
54 |
54 |
| Vòng xoắn |
Không nứt |
Được rồi. |
Được rồi. |
Ứng dụng
Sợi Litz được dán băng này lý tưởng cho các ứng dụng đòi hỏi tần số cao, điện áp cao, dòng điện cao và sử dụng không gian nhỏ gọn.
- Máy sạc trên tàu (OBC) và bộ chuyển đổi DC/DC
- Động cơ lái xe điện
- Hệ thống sạc nhanh cao áp 800V và đống sạc
- Máy biến đổi tần số cao
- Các nguồn cấp điện chế độ chuyển mạch công suất cao (SMPS)
Câu hỏi thường gặp
Tôi có thể lấy mẫu để kiểm tra trước khi đặt hàng?
Vâng. Các mẫu là miễn phí hoặc tính phí, nhưng chi phí vận chuyển được chịu bởi khách hàng.
Thời gian giao hàng của anh là bao lâu?
Lệnh mẫu: 3-5 ngày làm việc; đơn đặt hàng hàng loạt: hoàn thành trong vòng 15 ngày làm việc sau khi xác nhận đơn đặt hàng.
Quá trình mua sắm là gì?
Gửi yêu cầu → Làm mẫu → Chấp nhận mẫu → Đặt giá → Hóa đơn chính thức (PI) → xác nhận PI → Thỏa thuận thanh toán → Sản xuất → Giao hàng
Tôi có thể tùy chỉnh sản phẩm với logo, kích thước và hình dạng của riêng tôi không?
Vâng, nhưng MOQ (Quảng lượng đặt hàng tối thiểu) phải được thương lượng.
Cách thanh toán của anh là gì?
T/T, D/P, L/C, PayPal.
Bạn sử dụng dịch vụ vận chuyển nào?
FedEx, DHL, TNT, UPS, với giảm giá lên đến 80%.
Các anh có thiết bị thử nghiệm gì?
Laser đường kính đo, cao điện áp tia lửa thử nghiệm, kéo dài thử nghiệm, mùa xuân trở lại thử nghiệm, chịu áp suất thử nghiệm, hàn thử nghiệm, kháng thử nghiệm vv
Các sản phẩm của bạn phù hợp với khách hàng hoặc thị trường nào?
Sản phẩm của chúng tôi lý tưởng cho các ứng dụng đòi hỏi hiệu quả cao và giải pháp tiết kiệm không gian trong môi trường AC tần số cao, bao gồm điện tử điện & nguồn cung cấp điện, bộ sạc trên xe điện,Hệ thống sạc không dây, năng lượng xanh, truyền thông & CNTT, thiết bị y tế, robot công nghiệp, động cơ servo, vv
Bạn đã xuất khẩu sang các quốc gia hoặc khu vực nào?
Các thị trường chính bao gồm châu Âu và Hoa Kỳ, cũng như Hàn Quốc, Nhật Bản, Ấn Độ và Đông Nam Á.
Làm thế nào để giữ bí mật thông tin khách hàng?
Chúng tôi có thể ký một thỏa thuận không tiết lộ (NDA) theo yêu cầu và cam kết tuân thủ nghiêm ngặt các điều khoản của nó trong suốt quá trình hợp tác.
Tất cả các thông số kỹ thuật đều phải tuân thủ các độ khoan dung sản xuất tiêu chuẩn. Liên hệ với chúng tôi để thảo luận về yêu cầu cuộn cụ thể của bạn và để có các trang dữ liệu kỹ thuật chi tiết và thông số kỹ thuật tùy chỉnh.
