| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | RVYUAN |
| Chứng nhận: | ISO9001/ISO14001 /UL/SGS |
| Số mô hình: | USTC |
| Số lượng đặt hàng tối thiểu: | 20kg |
| Giá bán: | có thể đàm phán |
| chi tiết đóng gói: | Ống chỉ với thùng carton |
| Thời gian giao hàng: | 15 ngày làm việc |
| Điều khoản thanh toán: | T/T/Paypal |
| Khả năng cung cấp: | Đáp ứng nhu cầu của bạn |
| Đường kính: | 0,05mm | Nhiệt độ: | 155 |
|---|---|---|---|
| Chứng nhận: | IEC/NEMA/JIS/RoHS/ISO | dây dẫn: | đồng |
| sợi: | 4875 | Điện áp đánh thủng: | Tối thiểu500 |

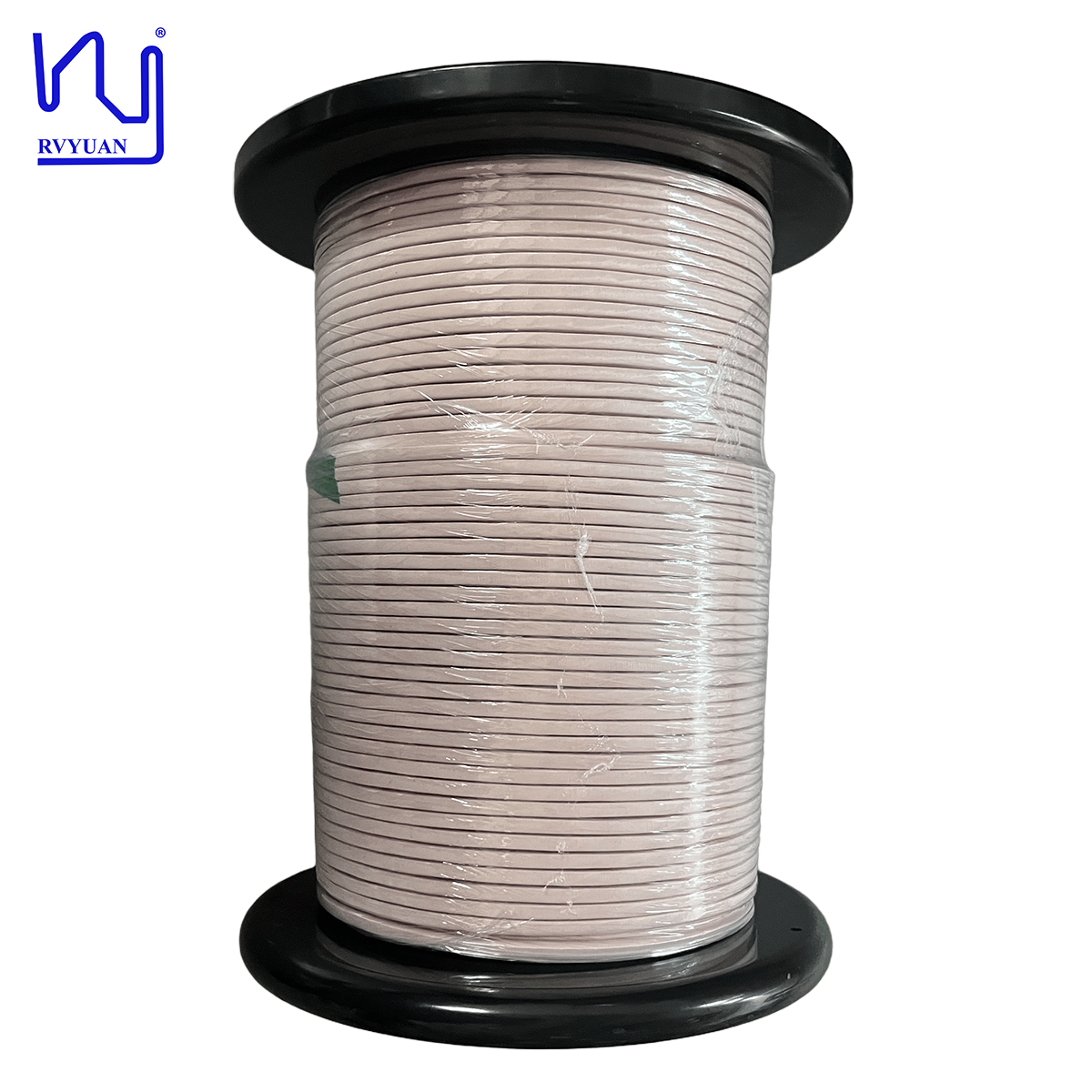

| Chất liệu bìa: | Nylon | Từ khóa: | Dây Litz bọc lụa bằng đồng hình chữ nhật 0,05mmx4875 cho máy biến áp |
| Làm nổi bật: | rectangular copper litz wire,silk covered litz wire,transformer litz wire |
||
This flat nylon serving litz wire is specifically designed for use in transformer windings. It is ideal for high-frequency transformers used in power electronics, such as those found in electric vehicle chargers, renewable energy systems, and switching power supplies. By reducing AC losses and enhancing thermal performance, this wire contributes to higher efficiency, reliability, and compactness in advanced transformer designs.
| Type Conductor diameter*Strand number | 2USTC-H 0.05*4875(4.5*4.4) |
|---|---|
| Single wire (strand) conductor diameter (mm) | 0.050±0.003 |
| Overall diameter (mm) | 0.055-0.069 |
| Thermal Class (°C) | 180 |
| Strands number | First time | 39 |
|---|---|---|
| Second time | 39×5 | |
| Third time | 39×5×5 | |
| Fourth time | 39×5×5×5 |
| Pitch (mm) | First time | 16±8 |
|---|---|---|
| Second time | 25±10 | |
| Third time | 35±10 | |
| Fourth time | 65±10 | |
| Bunching direction | S/S/S/S | |
| Material type | Nylon |
|---|---|
| Material specs (mm×mm or D) | / |
| Times of Wrapping | 1 |
| Overlap (%) or thickness (mm), mini | 0.045 |
| Wrapping direction | Z |
| Width (mm) | 4.5±0.2 |
|---|---|
| Thickness (mm) | 4.4±0.2 |
| Max resistance (Ω/Km at 20°C) | 2.227 |
| Breakdown voltage Mini (V) | 500 |
