| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | Ruiyuan |
| Chứng nhận: | UL/ROHS/ICE/ISO9001/ISO14001 |
| Số mô hình: | 0,04 - 0,4mm |
| Số lượng đặt hàng tối thiểu: | 20 Kilôgam / Kilôgam |
| Giá bán: | negotiable |
| chi tiết đóng gói: | ống cuộn nhựa (PT2-PT200), hộp gỗ |
| Thời gian giao hàng: | 2-15 ngày |
| Điều khoản thanh toán: | Đàm phán |
| Khả năng cung cấp: | 200 tấn / tấn mỗi tháng |
| Tên sản phẩm: | Dây FIW | Vật liệu dẫn: | Đồng |
|---|---|---|---|
| Loại dây dẫn: | Chất rắn | Kích thước: | 0,04-0,4mm |
| Tài liệu gợi cảm: | men | Hải cảng: | Thiên Tân, Trung Quốc |
| Làm nổi bật: | dây đồng tròn tráng men,dây điện từ đồng |
||

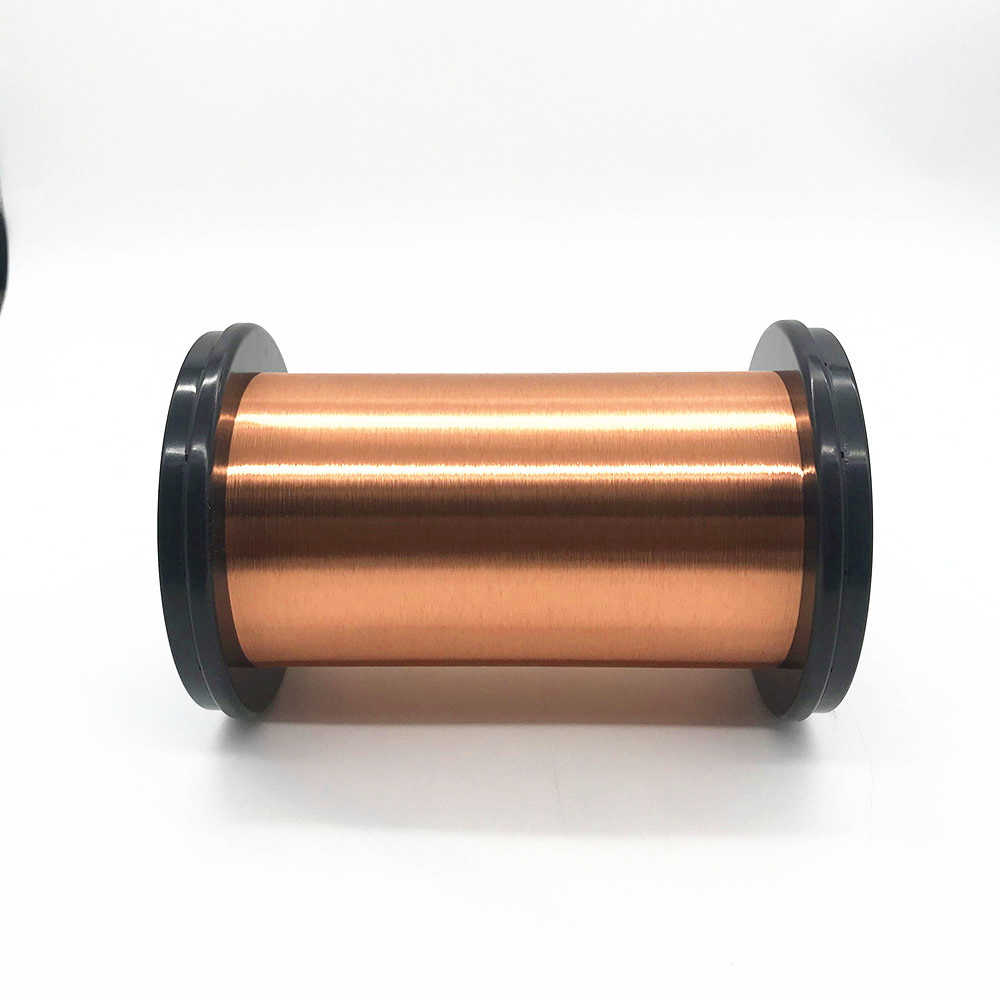

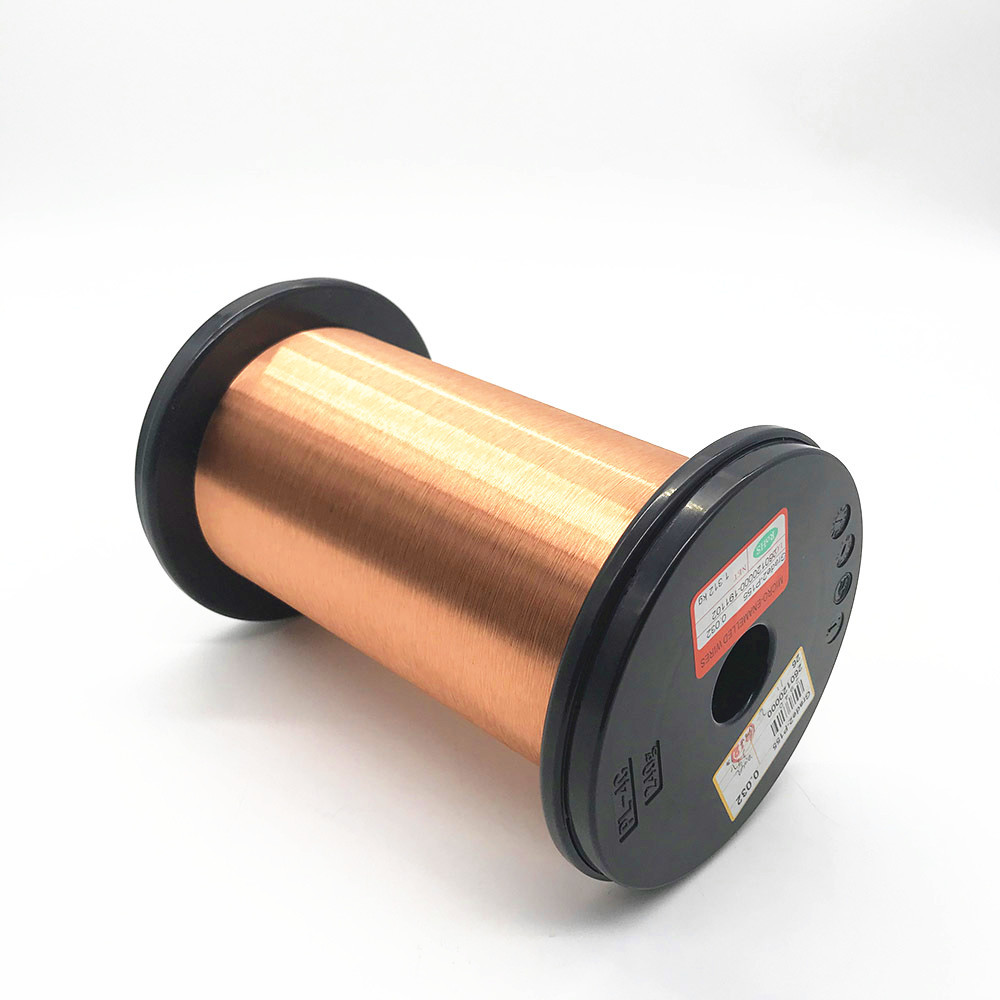

0,04 - 0,4mm DÂY FIW DÂY ĐỒNG PHỤC NĂNG ĐỘNG SIÊU MỸ PHẨM
Dây đồng tròn tráng men không khuyết tật cách điện hoàn toàn (FIW), loại 180, là dây có lớp cách nhiệt cao, cách điện tăng cường không khuyết tật và khả năng chịu điện áp cao tuân theo tiêu chuẩn IEC60317-56. Dây có thể đáp ứng các yêu cầu của các thành phần thu nhỏ, cuộn dây tốt hiệu suất và chi phí thấp, ứng dụng máy biến áp nhỏ, công tắc điện tử, v.v. Dây là vật liệu thay thế tốt nhất cho TIW (Dây cách điện ba lớp).
TÍNH NĂNG VÀ LỢI ÍCH
Lớp nhiệt cao 180; (chỉ 105-130 cho TIW);
Điện áp phá vỡ cao, ＞ 15KV;
Khả năng cách nhiệt cao, 6000Vrms, 1 phút;
Có thể hàn, 390 ℃, 2s ； (không cần bóc lớp cách nhiệt);
Nhiệt độ cắt cao, 250 ℃, không cắt trong 2 giây, Luồng khí (260 ℃), không nứt ；
Hiệu suất quấn rất tốt, thích hợp cho máy quấn tốc độ cao.
Kích thước nhỏ có sẵn, đường kính tối thiểu 0,040mm, không có dây đùn ở kích thước như vậy có sẵn;
ỨNG DỤNG
- Máy biến áp cho dụng cụ đo lường
- Đối với thông tin liên lạc: Cuộn dây cao tần cho máy biến áp, Cuộn dây cho máy biến áp nguồn điện
- Để phát điện: Cuộn dây cho công tắc điện từ, cuộn dây điện từ, Cuộn dây cho thiết bị chiếu sáng
- Cuộn dây động cơ vi mô, quạt điện, máy biến áp, v.v.
KIỂM ĐỊNH
| dây trần | Lòng khoan dung | kháng (Ω, 20 ℃) | Trên tất cả đường kính (mm) | ||||||
| (mm) | (mm) | Min | Max | FIW6 | FIW8 | FIW10 | |||
| min | tối đa | min | tối đa | min | tối đa | ||||
| 0,040 | ± 0,002 | 12,23 | 15,20 | 0,080 | 0,089 | 0,100 | 0,109 | - | - |
| 0,050 | ± 0,002 | 7.981 | 9.528 | 0,095 | 0,105 | 0,117 | 0,127 | ||
| 0,060 | ± 0,002 | 5.614 | 6,526 | 0,113 | 0,125 | 0,139 | 0,151 | - | - |
| 0,070 | ± 0,003 | 4.050 | 4.890 | 0,123 | 0,135 | 0,149 | 0,161 | 0,175 | 0,187 |
| 0,080 | ± 0,003 | 3.133 | 3.703 | 0,137 | 0,150 | 0,165 | 0,178 | 0,193 | 0,206 |
| 0,090 | ± 0,003 | 2.495 | 2.900 | 0,149 | 0,162 | 0,177 | 0,190 | 0,205 | 0,218 |
| 0,100 | ± 0,003 | 2.034 | 2.333 | 0,165 | 0,180 | 0,197 | 0,212 | 0,229 | 0,244 |
| 0,120 | ± 0,003 | 1.426 | 1.604 | 0,195 | 0,212 | 0,231 | 0,248 | 0,267 | 0,284 |
| 0,160 | ± 0,003 | 0,8122 | 0,8906 | 0,250 | 0,271 | 0,294 | 0,315 | 0,338 | 0,359 |
| 0,180 | ± 0,003 | 0,6444 | 0,7007 | 0,278 | 0,301 | 0,326 | 0,349 | 0,374 | 0,397 |
| 0,200 | ± 0,003 | 0,5237 | 0,5657 | 0,303 | 0,327 | 0,353 | 0,377 | 0,403 | 0,427 |
| 0,250 | ± 0,004 | 0,3345 | 0,3628 | 0,373 | 0,402 | 0,433 | 0,462 | 0,493 | 0,522 |
| 0,300 | ± 0,004 | 0,2335 | 0,2506 | 0,432 | 0,462 | 0,494 | 0,524 | - | - |
| 0,350 | ± 0,004 | 0,1722 | 0,1834 | 0,486 | 0,516 | 0,548 | 0,578 | - | - |
| 0,400 | ± 0,005 | 0,1316 | 0,1407 | 0,541 | 0,571 | 0,603 | 0,633 | - | - |
Trọng lượng so với chiều dài
| Dây trần | Trọng lượng FIW trên Km (KG / km) | Chiều dài FIW trên Kg (km / KG) | ||||||||
| (mm) | FIW6 | FIW7 | FIW8 | FIW9 | FIW10 | FIW6 | FIW7 | FIW8 | FIW9 | FIW10 |
| 0,070 | 0,046 | 0,048 | 0,053 | 0,057 | 0,061 | 21,80 | 20,80 | 19.00 | 17,50 | 16,50 |
| 0,080 | 0,057 | 0,063 | 0,066 | 0,071 | 0,077 | 17,40 | 16,00 | 15,00 | 14,00 | 13,00 |
| 0,090 | 0,071 | 0,077 | 0,081 | 0,086 | 0,091 | 14,20 | 13,00 | 12,40 | 11,70 | 11.00 |
| 0,100 | 0,089 | 0,094 | 0,101 | 0,107 | 0,113 | 11h30 | 10,60 | 9,90 | 9,40 | 8,80 |
| 0,120 | 0,127 | 0,133 | 0,142 | 0,151 | 0,160 | 7.90 | 7.50 | 7.00 | 6,60 | 6,30 |
| 0,160 | 0,22 | 0,232 | 0,244 | 0,257 | 0,271 | 4,56 | 4,31 | 4,10 | 3,90 | 3,70 |
| 0,200 | 0,337 | 0,353 | 0,370 | 0,388 | 0,405 | 2,97 | 2,84 | 2,71 | 2,58 | 2,48 |
| 0,250 | 0,524 | 0,547 | 0,572 | 0,599 | 0,627 | 1,91 | 1.83 | 1,75 | 1,67 | 1,60 |
| 0,300 | 0,738 | 0,763 | 0,794 | 0,824 | - | 1,36 | 1,31 | 1,26 | 1,22 | - |
| 0,350 | 0,980 | 1.020 | 1.047 | 1.086 | - | 1,02 | 0,98 | 0,96 | 0,92 | - |
| 0,400 | 1.268 | 1.301 | 1.336 | - | - | 0,79 | 0,77 | 0,75 | - | - |
| 0,450 | 1.581 | 1.617 | 1.655 | - | - | 0,64 | 0,62 | 0,61 | - | - |
| 0,500 | 1.968 | 2.023 | - | - | - | 0,51 | 0,50 | - | - | |
